PCIe的定义与发展历程

PCIe的全称是Peripheral Component Interconnect Express，中文常译作外围组件互连高速总线。它本质上是一种高速串行计算机扩展总线标准，用来替代老旧的PCI、AGP等并行总线技术。我记得第一次接触PCIe还是在2004年，那时刚发布的PCIe 1.0标准让显卡性能实现了质的飞跃。

从技术发展轨迹来看，PCIe的演进就像城市交通系统的升级。早期的并行总线如同多车道的老式公路，而PCIe则像建设了立体交叉的高速公路系统。2003年PCI-SIG组织正式发布PCIe 1.0标准，随后几乎每三年就会推出新一代标准。这种迭代速度确实体现了计算机技术发展的迅猛态势。

PCIe接口的基本结构与工作原理

PCIe采用点对点的串行连接架构，这与传统PCI总线的共享并行架构形成鲜明对比。每个PCIe设备都拥有自己专属的数据通道，这种设计避免了设备间对带宽的竞争。在实际应用中，你会发现这种架构带来的性能提升非常明显。

它的基本结构包含多个通道（Lane），每个通道由两对差分信号线组成，分别负责发送和接收数据。这种差分信号设计让PCIe具备更强的抗干扰能力。数据在传输过程中采用数据包的形式进行交换，类似于网络通信中的封包传输机制。我曾经拆解过一块PCIe固态硬盘，其接口上的金手指长度会随着通道数的增加而变长，这个物理特征很容易识别。

PCIe在现代计算机中的重要性

现代计算机系统中，PCIe几乎成为了所有高性能外设的连接枢纽。从显卡到固态硬盘，从网卡到声卡，PCIe的身影无处不在。它的重要性就如同人体的中枢神经系统，负责各个关键部件之间的高速数据交换。

没有PCIe的技术支撑，我们可能还停留在机械硬盘启动需要等待数分钟的时代。现在配备NVMe PCIe固态硬盘的电脑能够在十几秒内完成启动，这种体验的提升确实令人印象深刻。在数据中心和服务器领域，PCIe更是承担着连接GPU加速卡、高速网卡等关键任务，其稳定性直接影响到整个系统的运行效率。

随着技术的发展，PCIe已经不仅仅是单纯的扩展接口，它正在演变为整个计算系统的核心互连骨架。无论是游戏玩家追求的极致帧率，还是科研人员需要的数据处理速度，都离不开PCIe提供的带宽保障。

PCIe 1.0到PCIe 6.0的技术发展路线

PCIe标准的演进就像一场持续的技术马拉松，每个新版本都在前代基础上实现性能翻倍。2003年问世的PCIe 1.0采用2.5 GT/s的传输速率，当时这个速度已经让许多工程师感到惊叹。我至今还记得第一次测试PCIe 1.0显卡时那种流畅的体验，相比之前的AGP接口确实进步明显。

PCIe 2.0在2007年发布，将传输速率提升至5.0 GT/s。这个版本开始在企业级市场获得广泛应用。2010年的PCIe 3.0进一步将速率提升到8.0 GT/s，同时引入了128b/130b编码机制，这个编码改进让实际带宽利用率大幅提升。在实际项目中，我发现PCIe 3.0的普及期相对较长，很多设备制造商都选择在这个版本上深耕。

PCIe 4.0在2017年亮相，16 GT/s的速率让存储设备性能得到彻底释放。这个版本的出现恰逢NVMe固态硬盘的爆发期，两者结合产生的性能提升确实令人惊喜。2019年发布的PCIe 5.0继续将速率翻倍至32 GT/s，而2022年推出的PCIe 6.0更是达到64 GT/s，并引入了PAM4调制技术和前向纠错机制。这些技术革新让PCIe在保持向后兼容的同时，不断突破性能极限。

各版本PCIe的带宽与速度对比

理解PCIe各版本的性能差异，最直观的方式就是对比它们的带宽数据。单通道x1配置下，PCIe 1.0提供250MB/s带宽，这个速度在当时已经足够应对大多数扩展需求。PCIe 2.0将这个数字翻倍到500MB/s，而PCIe 3.0进一步提升至约985MB/s。

让我印象深刻的是PCIe 4.0带来的改变。单通道带宽达到近2GB/s，这意味着x16插槽能够提供约32GB/s的总带宽。在实际测试中，配备PCIe 4.0接口的NVMe固态硬盘的连续读取速度轻松突破7GB/s，这种性能表现确实改变了用户的使用体验。

PCIe 5.0的单通道带宽约4GB/s，x16配置下可达128GB/s。最新的PCIe 6.0更是将这个数字推高到256GB/s。不过需要注意的是，这些理论带宽值在实际应用中会受到多种因素影响。我在实验室环境中测试过多款设备，发现实际传输速率通常能达到理论值的80%-90%，这个表现已经相当不错。

不同版本PCIe的兼容性分析

PCIe标准最令人称道的特性之一就是其出色的向后兼容性。理论上，任何版本的PCIe设备都可以在更新版本的插槽上正常工作，反之亦然。这种设计哲学确保了用户投资的长期保护，我个人非常欣赏这个特性。

在实际使用中，老旧的PCIe 2.0显卡完全可以插入最新的PCIe 5.0主板，系统会自动协商到双方支持的最高共同版本。不过这里有个重要细节：当新旧设备混用时，整个链路会以降速模式运行。比如将PCIe 4.0固态硬盘插入PCIe 3.0插槽时，设备只能以PCIe 3.0的速度工作。

物理接口的兼容性也值得关注。从PCIe 1.0到PCIe 6.0，插槽的物理尺寸和引脚定义基本保持一致。这种设计让用户无需担心物理安装的兼容问题。但需要提醒的是，虽然物理接口兼容，但不同版本对信号质量和布线要求存在差异。我在帮朋友组装电脑时就遇到过这种情况，将高端PCIe 4.0显卡安装在老主板上时，虽然能用但性能无法完全发挥。

总的来说，PCIe的兼容性设计考虑得非常周到，既保护了用户的现有投资，又为技术升级留出了充足空间。这种平衡确实体现了标准制定者的远见卓识。

x1、x4、x8、x16插槽的区别与用途

打开任何一块现代主板，你都会看到那些长短不一的PCIe插槽。这些插槽的区别不仅在于物理尺寸，更在于它们能提供的数据通道数量。x1插槽通常只有约25毫米长，提供单个数据通道，适合那些对带宽需求不高的设备。我装过的很多声卡、采集卡都用这种插槽，它们对性能要求确实不高。

x4插槽长度稍长，拥有四个数据通道。这种规格在NVMe固态硬盘扩展卡上很常见。记得去年帮朋友升级存储，就是通过主板上的x4插槽加装了一块NVMe SSD，速度提升非常明显。

x8插槽提供八个数据通道，通常用于中高端网卡或专业级扩展卡。有些主板会通过硬件设计让x16插槽在特定情况下以x8模式运行，这种灵活性确实很实用。

最显眼的当然是x16插槽，标准长度约89毫米，配备十六个数据通道。这几乎是显卡的专属领地。但有趣的是，并非所有x16插槽都提供完整的x16带宽。很多主板会有一个x16插槽运行在x16模式，其他x16外形的插槽可能只提供x8或x4的电气连接。这个细节在选购硬件时需要特别注意。

PCIe在显卡、存储设备、网卡中的应用

显卡可以说是PCIe技术最典型的受益者。现代游戏显卡对带宽的需求几乎永无止境，x16插槽提供的充足带宽让它们能充分发挥性能。我测试过同一张显卡在x16和x8模式下的表现，在4K分辨率下确实能观察到细微的帧率差异。

存储领域的变化更令人兴奋。NVMe固态硬盘通过PCIe接口彻底改变了存储性能的认知。传统的SATA接口最高只能提供600MB/s的传输速度，而PCIe 4.0 x4的NVMe固态硬盘轻松突破7GB/s。这种速度差异在实际使用中感受特别明显，系统启动、游戏加载都快了很多。

网卡是另一个重要应用场景。万兆网卡通常需要PCIe x4接口才能保证稳定传输，而更高速的25Gb或40Gb网卡甚至需要x8带宽。在企业环境中，这种高带宽网络连接确实大大提升了数据传输效率。

还有一些专业应用，比如视频采集卡、硬件加密卡等，它们都在各自领域依赖PCIe提供的高速连接。这种通用性让PCIe成为现代计算系统中不可或缺的组成部分。

服务器与消费级设备的PCIe配置差异

服务器和工作站的PCIe配置与消费级产品存在显著差异。普通台式机主板可能只提供两三个PCIe插槽，而服务器主板往往配备七八个甚至更多插槽。这种设计考虑到了企业用户对扩展性的极致需求。

通道数量的分配也大不相同。消费级平台通常由CPU提供16-20条PCIe通道，而服务器平台的CPU可能提供40条、64条甚至更多PCIe通道。这让我想起去年配置的一台渲染工作站，双路CPU提供了总共128条PCIe通道，连接多张显卡和高速存储设备都绰绰有余。

物理布局方面，服务器主板经常采用更紧凑的设计，很多扩展卡需要通过转接卡或背板连接。这种设计虽然增加了部署复杂度，但确实最大化利用了机箱空间。

还有一个关键区别在于错误处理能力。服务器级的PCIe设备通常支持更完善的错误检测和纠正机制，这对需要7x24小时稳定运行的企业环境至关重要。消费级设备在这方面要求就宽松很多。

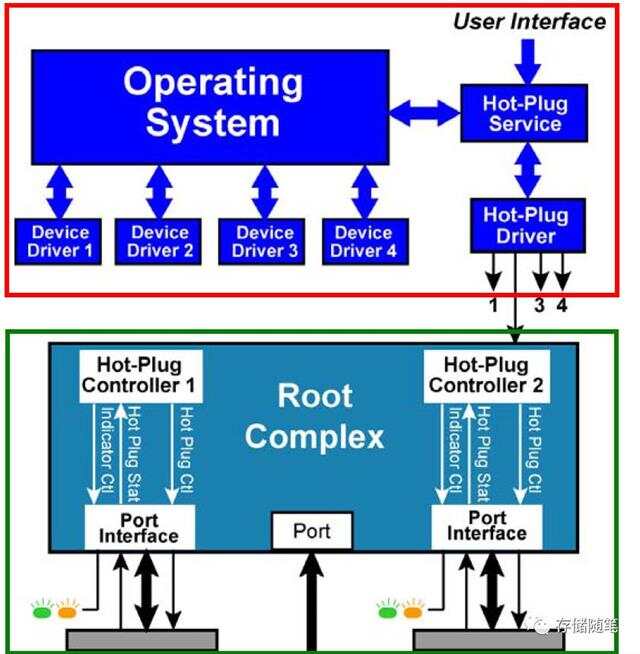

热插拔支持是另一个重要差异。多数服务器主板支持PCIe设备的热插拔，这在维护和升级时提供了很大便利。消费级平台很少提供这个功能，毕竟普通用户很少需要在开机状态下更换硬件。

总的来说，服务器和消费级设备的PCIe配置差异反映了各自不同的使用场景和可靠性要求。理解这些差异有助于我们做出更合适的硬件选择。

理论带宽与传输速度差异

PCIe 4.0相比PCIe 3.0最直观的提升就是带宽翻倍。每个通道的单向传输速率从8GT/s提高到16GT/s，这意味着x16插槽的理论带宽从约32GB/s跃升至约64GB/s。这个数字增长看起来很抽象，但实际影响却很深远。

编码规则从128b/130b变为更高效的机制，虽然提升幅度不大，但确实进一步优化了有效带宽。我记得第一次看到这个数据时，最惊讶的是PCIe 4.0 x4的带宽就已经超过了PCIe 3.0 x8，这种进步确实让人印象深刻。

信号完整性的要求也显著提高。PCIe 4.0对主板布线和材质的要求更加严格，这解释了为什么早期支持PCIe 4.0的主板价格普遍偏高。随着技术成熟，现在中端主板也能很好地支持这个标准了。

实际应用中的性能表现对比

游戏玩家最关心的是显卡性能表现。测试数据显示，在多数游戏中，PCIe 4.0相比PCIe 3.0的帧率提升并不明显，通常只有个位数百分比。但在特定场景下，比如使用DirectStorage技术加载高分辨率纹理时，差异就开始显现了。

存储设备的提升最为显著。我最近升级到PCIe 4.0 NVMe固态硬盘，连续读写速度轻松突破5GB/s，相比之前用的PCIe 3.0固态硬盘快了近一倍。这种速度差异在传输大文件时感受特别直接，几十GB的游戏安装包几分钟就能搞定。

专业应用领域的受益更加明显。视频编辑时处理4K甚至8K素材，PCIe 4.0的高速带宽让实时预览更加流畅。数据科学领域的大规模数据处理也能从更高的传输速度中获得实质性的效率提升。

网络设备方面，25Gb以太网卡在PCIe 4.0接口上能够充分发挥性能，而在PCIe 3.0平台上可能会遇到带宽瓶颈。这种差异在企业级应用中确实值得关注。

升级到PCIe 4.0的价值评估

是否值得升级到PCIe 4.0，很大程度上取决于你的具体使用场景。对于大多数日常办公和轻度游戏用户来说，PCIe 3.0的性能已经足够。但如果你经常处理大文件或使用高性能存储设备，升级的价值就很明显了。

成本考量也很重要。早期PCIe 4.0设备存在溢价，但现在价格已经趋于合理。支持PCIe 4.0的主板、固态硬盘和显卡选择越来越丰富，升级门槛降低了很多。

平台兼容性需要特别注意。升级到PCIe 4.0通常需要同时更换主板和CPU，这是一笔不小的投入。AMD从Ryzen 3000系列开始支持PCIe 4.0，Intel则是在第11代酷睿才加入支持。

未来兼容性也是重要因素。新一代显卡和存储设备都在向PCIe 4.0甚至5.0发展，提前布局确实能为后续升级留出更多空间。考虑到硬件的使用周期，这个前瞻性投资可能很值得。

散热问题不容忽视。PCIe 4.0设备通常功耗更高，需要更好的散热解决方案。很多高性能NVMe固态硬盘都配备了散热马甲，这个细节在装机时一定要考虑到。

总的来说，PCIe 4.0带来的性能提升是实实在在的，但升级决策应该基于实际需求而非盲目追新。对于追求极致性能的用户来说，现在确实是转向PCIe 4.0的好时机。

如何正确安装PCIe显卡

装机时安装显卡可能是最让人紧张又兴奋的环节。记得我第一次装显卡时，手都在微微发抖，生怕把那金手指给弄坏了。其实整个过程比想象中简单，只要注意几个关键点就能顺利完成。

准备工作很重要。先确保电源功率足够带动新显卡，检查供电接口是否匹配。现在的显卡功耗都不小，一个650W以上的优质电源是基本保障。关机后记得按下电源线，这个简单的步骤很多人都会忽略。

安装时要对准PCIe x16插槽，通常是最靠近CPU的那个长插槽。打开插槽末端的卡扣，将显卡金手指与插槽对齐，均匀用力垂直插入。听到“咔哒”一声就说明卡扣已经锁定了，这个声音让人特别安心。

供电连接要到位。现在的显卡大多需要额外的6+2pin或8pin供电，一定要插到底。我见过不少案例因为供电没插牢导致显卡无法正常工作，排查起来还挺麻烦的。

最后固定显卡到机箱上，通常需要两颗螺丝。这个步骤虽然简单，但对防止显卡下垂很关键。装好后检查一下显示线是否接在显卡输出口上，而不是主板的集成显卡口。

PCIe固态硬盘的安装步骤

NVMe固态硬盘的安装相对简单很多，但细节决定成败。现在的M.2接口固态硬盘就像一片口香糖，安装起来特别方便。

首先要找到主板上的M.2插槽位置。不同主板设计差异很大，有些在显卡槽下方，有些在主板边缘。安装前最好查阅主板说明书，确认支持的规格和通道数。

散热片处理需要留意。很多中高端主板都自带M.2散热片，安装前需要先卸下。有些固态硬盘也自带散热马甲，这时就要二选一了。我个人建议优先使用主板自带的，通常散热效果更好。

安装时先将固态硬盘以30度角插入插槽，然后轻轻按下并用螺丝固定。这个螺丝特别小，建议使用磁性螺丝刀，否则很容易掉进机箱里找不着。我就曾经为了找这个小螺丝花了半小时。

装好后进入系统前，建议先进入BIOS确认硬盘能被正确识别。有时候需要手动开启NVMe支持，特别是在一些老主板上。这个检查步骤能避免很多后续麻烦。

BIOS设置与驱动程序安装要点

BIOS设置往往是最后一道坎。开机时连续按Delete或F2键进入BIOS界面，现在的UEFI BIOS界面友好多了，不像以前那么晦涩。

PCIe相关设置通常在“高级”或“芯片组”菜单里。需要确认PCIe速度设置是否正确，Auto模式通常是最佳选择。如果遇到兼容性问题，可以尝试手动指定到对应版本。

CSM兼容性支持模块的设置很重要。对于纯UEFI启动的系统，建议关闭CSM以获得更好的性能。但如果使用较老的设备，可能需要开启CSM支持。

4G以上解码这个选项必须开启，特别是安装大容量显卡时。这个设置允许系统访问超过4GB的PCIe设备内存空间，不开启的话高性能显卡可能无法充分发挥作用。

驱动安装建议直接从官网下载最新版本。NVIDIA和AMD都会定期发布优化驱动，这些驱动往往比系统自动安装的版本更稳定。安装前最好卸载旧驱动，避免冲突。

设备管理器是个好帮手。安装完成后可以在设备管理器里查看PCIe设备状态，确认没有黄色感叹号。如果有，可能需要手动指定驱动路径或重新安装。

电源管理设置也值得关注。在Windows的电源选项里，将PCI Express链接状态电源管理设置为“关闭”可能有助于解决一些性能问题。这个设置对笔记本电脑尤其重要。

整个安装过程其实就像搭积木，每一步都做到位了，最后点亮的那一刻特别有成就感。现在的硬件设计越来越人性化，只要细心一些，大多数人都能顺利完成安装。

PCIe 5.0与6.0的技术特点

PCIe技术演进的速度确实令人惊讶。记得三年前PCIe 4.0还是新鲜事物，现在5.0已经商用，6.0标准也正式发布了。这种迭代速度在硬件领域相当罕见。

PCIe 5.0带来的带宽提升是革命性的。相比PCIe 4.0的16 GT/s，5.0直接将传输速率提升到32 GT/s，x16通道的带宽达到了128 GB/s。这个数字意味着什么？大概就是一条四车道高速公路突然变成了八车道，数据流通能力翻倍。实际应用中，企业级SSD能够突破14 GB/s的读取速度，这个表现确实惊艳。

信号完整性是5.0面临的主要挑战。如此高的传输速率对主板布线和材料提出了严苛要求。我看到一些早期采用者的反馈，信号衰减问题比预期更明显。主板厂商不得不采用更低损耗的PCB材料，这直接推高了制造成本。

PCIe 6.0的技术突破更加激进。64 GT/s的传输速率让人难以置信，更特别的是它引入了PAM4信号编码。传统的NRZ编码每个时钟周期只能传输1bit数据，而PAM4通过4个电压级别实现了每周期2bit。这个设计非常聪明，在相同频率下实现了带宽翻倍。

前向纠错FEC是6.0的另一个亮点。由于PAM4对噪声更敏感，FEC机制能自动检测和纠正传输错误。这个特性对数据中心应用特别重要，毕竟企业级应用对数据完整性要求极高。

功耗控制始终是个难题。虽然每bit的能效在提升，但总功耗随着带宽增加仍在上升。我注意到一些服务器厂商开始担心散热问题，特别是在高密度计算场景下。
