网络交换机就像办公室里的智能接线员。它安静地待在机房角落，却能精准地把数据包送到该去的地方。想象一下，在一个开放式办公区里，每个人都能直接找到自己要沟通的对象，而不是通过大喇叭广播——这就是交换机带来的网络效率提升。

1.1 网络交换机的定义与工作原理

网络交换机本质上是个智能化的网络交通警察。它工作在OSI模型的第二层（数据链路层），有些高级交换机还能处理第三层（网络层）的任务。

交换机内部维护着一个MAC地址表。当设备首次发送数据时，交换机会记录下这个设备的MAC地址和对应的端口号。这个过程很像初次见面的两个人互相介绍——交换机记住了谁在哪个位置。下次再有数据需要传送时，交换机直接查看目标MAC地址，然后精准地把数据帧转发到对应的端口。

我记得第一次拆解老旧交换机时的惊讶。那些闪烁的指示灯背后，其实是芯片在快速查询地址表、做出转发决策。现代交换机的处理速度已经快到我们几乎感觉不到延迟。

1.2 交换机与集线器、路由器的区别

很多人容易混淆这三种设备，其实它们的职责完全不同。

集线器像个大嗓门的传令兵。它收到任何数据都会向所有端口广播，不管对方想不想听。这种方式效率低下还容易造成网络拥堵。相比之下，交换机就像个专业的邮递员，只把信件送给指定的收件人。

路由器则是不同网络之间的翻译官。它负责在不同网段之间传递数据，决定数据应该走哪条最佳路径。如果说交换机管理的是同一栋楼里的内部通信，路由器就是负责楼与楼之间的联络。

有个简单的比喻：集线器是村庄里的大喇叭，交换机是写字楼里的内部电话系统，路由器则是连接不同城市的快递中转站。

1.3 交换机的分类与选型指南

选择交换机时需要考虑的实际因素很多。按照管理方式可以分为网管型和非网管型。非网管型插上就用，适合家庭或小办公室；网管型功能丰富，支持VLAN、流量监控等高级功能。

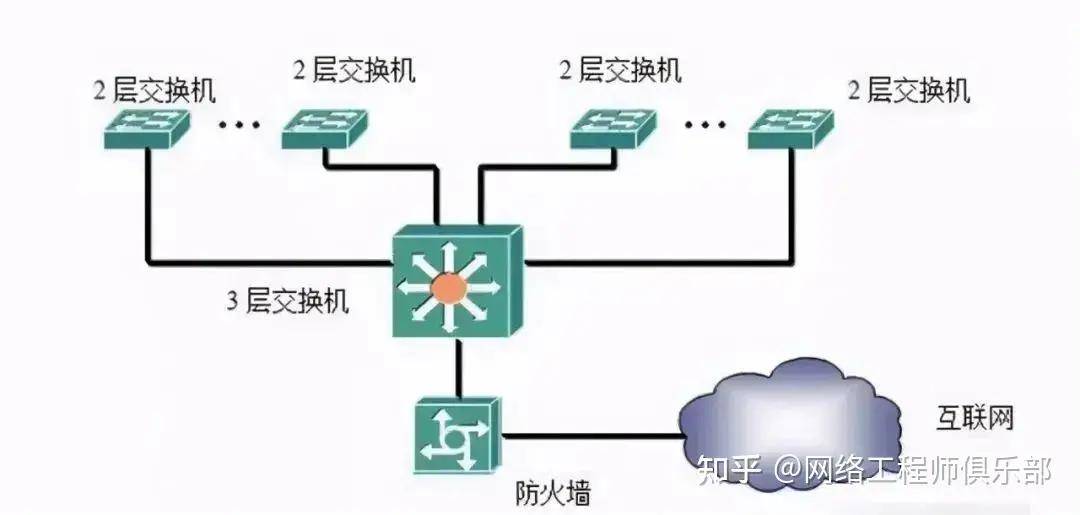

从应用场景看，有接入交换机、汇聚交换机和核心交换机。接入层连接终端设备，汇聚层收集接入层的数据，核心层则承担整个网络的主干流量。

端口数量是需要考虑的首要因素。小型办公室可能8个端口就够用，而企业环境通常需要24或48口交换机。端口速率也很关键，现在千兆基本成为标配，万兆在需要处理大流量数据的场景越来越常见。

去年帮朋友公司选型时发现，很多人会忽略交换机的背板带宽。这个参数决定了交换机同时处理数据的能力。就像高速公路的车道数，车道越多，同时通行的车辆就越多。

选购时还要考虑PoE功能。如果需要连接无线AP、网络摄像头这些设备，支持PoE的交换机能让布线更简洁。散热设计经常被忽视，但确实影响设备寿命——那些满负荷运行还安静无声的交换机，通常都有良好的散热方案。

交换机的选择没有绝对标准，关键是匹配实际需求和预算。有时候，一台稳定的普通交换机比功能花哨的高端设备更实用。

打开交换机的金属外壳，你会看到一个精密的小世界。电路板上的各个组件各司其职，就像城市中的交通枢纽，默默支撑着整个网络的运转。那些闪烁的指示灯背后，是硬件组件在高效协同工作。

2.1 交换机硬件组成详解

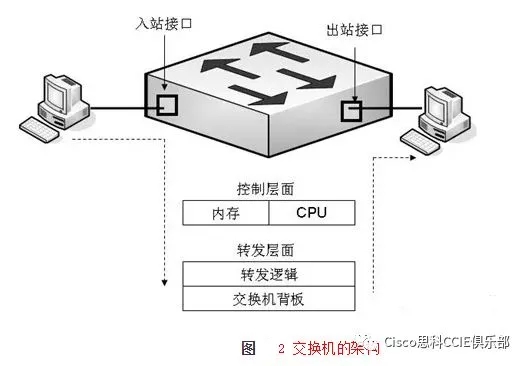

交换机的核心是一套精心设计的硬件系统。中央处理器负责运行操作系统和管理功能，就像大脑指挥身体各个部位。交换芯片才是真正的数据转发引擎，专门处理高速数据交换任务。

内存配置直接影响交换机的性能表现。DRAM存储运行配置和转发表，Flash则保存操作系统镜像和启动文件。我拆解过一台用了五年的企业级交换机，发现它的内存颗粒依然完好，只是散热风扇需要更换了。

电源模块的设计往往能看出厂商的用心程度。优质交换机通常配备冗余电源，当一个电源失效时，另一个能立即接管。这种设计在企业环境中特别重要——网络中断一分钟可能意味着巨大的业务损失。

散热系统经常被低估其价值。那些金属散热片和风扇不是装饰品，它们确保芯片在适宜温度下工作。过热会导致设备性能下降甚至提前老化。记得有次在闷热的机房发现一台交换机频繁重启，清理了灰尘堆积的散热孔后问题就消失了。

端口模块和背板连接器构成了数据流通的物理通道。背板带宽决定了交换机内部的数据吞吐能力，就像城市主干道的宽度影响交通流畅度。

2.2 常见接口类型与功能

网络接口是交换机与外界连接的窗口。RJ-45以太网接口是最常见的面孔，支持10/100/1000Mbps自协商。现在千兆接口已经成为标配，而2.5G和5G Multi-Gig接口正在逐渐普及。

SFP插槽给网络扩展带来了灵活性。这些小型可插拔模块支持光纤或铜缆连接，让交换机能够适应不同的传输距离和带宽需求。光纤模块能传输数公里，而DAC直连电缆在机柜内互联时既经济又高效。

Console管理接口是网络工程师的救命稻草。当网络配置出错导致远程访问中断时，这个串口连接能让你重新获得设备控制权。很多新手会忽略这个接口的重要性，直到某天需要它时才发现没有准备合适的连接线。

上行链路接口通常提供更高的带宽，用于连接其他交换机或核心网络设备。在一些三层交换机上，你还能找到专门的路由接口，用于连接不同的网络子网。

PoE接口为无线接入点、IP电话和监控摄像头供电，简化了布线工程。选择PoE交换机时需要注意供电标准和总功率预算，确保能满足所有连接设备的电力需求。

2.3 交换机性能参数解读

背板带宽是衡量交换机数据吞吐能力的核心指标。它代表了所有端口同时满负荷工作时，交换机内部总线的数据处理能力。计算方式很简单：端口数 × 端口速率 × 2（全双工）。如果这个数值超过标称背板带宽，就可能出现性能瓶颈。

包转发率反映了交换机处理数据包的实际能力。这个参数通常以Mpps（百万包每秒）为单位。不同尺寸的数据包对处理能力的要求不同，64字节小包的处理最能体现实力差距。

MAC地址表容量决定了交换机能够记住多少台设备。小型网络几千个地址就够用，而大型企业环境可能需要数万个地址空间。当地址表满载时，交换机会采用老化机制淘汰不活跃的地址。

缓冲区大小影响网络拥塞时的表现。当端口速率不匹配或突发流量到来时，缓冲区临时存储数据包，避免丢包。共享内存架构通常比端口独立缓存更灵活高效。

交换延迟是数据包进入和离开交换机的时间差。优质交换机的延迟可以控制在微秒级别，这对实时应用很重要。选择交换机时，这些性能参数需要结合具体应用场景来权衡。有时适度的性能冗余能为未来业务扩展留出空间。

第一次接触交换机配置界面时，那些闪烁的光标和命令行确实让人有些紧张。但就像学习开车一样，一旦掌握了基本操作，你会发现这些设备其实很听话。配置交换机本质上是在和网络设备对话，告诉它该如何处理数据流。

3.1 交换机基本配置步骤

刚拆封的交换机就像一张白纸，需要你为它描绘网络蓝图。连接Console线是第一步，使用PuTTY或SecureCRT这类终端软件建立连接。记得检查串口参数——9600波特率、8数据位、无奇偶校验、1停止位是最常见的设置。

进入特权模式需要一点仪式感。看到">"提示符后输入"enable"，如果是首次配置可能不需要密码。接着进入全局配置模式，这里可以设置设备的基础参数。

主机名配置让网络管理变得直观。在全局模式下输入"hostname SW-Office"，瞬间这台设备就有了身份标识。我习惯用位置和功能来命名，比如"SW-3F-Core"代表三楼核心交换机，这样在管理多台设备时特别方便。

管理IP地址是远程访问的钥匙。为VLAN 1或其他管理VLAN配置IP地址，确保它与你的管理网络在同一网段。别忘了设置默认网关，否则交换机只能与同网段设备通信。

保存配置是最容易被忽略的关键步骤。运行"write memory"或"copy running-config startup-config"，将当前配置写入闪存。有次我配置完交换机后直接断电，结果所有设置都消失了，那个教训让我养成了随时保存的习惯。

3.2 VLAN配置与管理

VLAN技术让单一物理交换机变身为多个逻辑设备。创建VLAN很简单，在全局模式下输入"vlan 10"，然后使用"name Sales"给它一个描述性名称。小型网络可能只需要3-5个VLAN，而大型企业通常会划分几十个VLAN来隔离不同部门。

端口分配决定数据流向。进入接口配置模式，使用"switchport mode access"将端口设置为接入模式，然后用"switchport access vlan 10"把它划归到指定VLAN。 trunk端口配置稍微复杂些，"switchport mode trunk"允许端口承载多个VLAN的流量。

VLAN间通信需要三层交换或路由器支持。在企业环境中，通常会指定某个VLAN作为管理VLAN，并限制其访问权限。动态VLAN分配基于MAC地址或用户身份，适合移动办公场景，但静态VLAN在稳定性方面表现更好。

VTP协议能简化多台交换机的VLAN管理，但使用时要格外小心配置修订号。我曾经不小心用高修订号的配置覆盖了整个网络的VLAN信息，导致半小时的网络中断。现在更倾向于手动维护，虽然工作量稍大，但控制权完全在自己手中。

3.3 端口安全与访问控制配置

端口安全功能防止未经授权的设备接入网络。最基本的配置是限制MAC地址数量，"switchport port-security maximum 3"只允许三个设备通过该端口连接。当违规发生时，端口可以设置为关闭、限制或保护模式。

MAC地址绑定增加了一层安全保障。"switchport port-security mac-address xxxx.xxxx.xxxx"将端口与特定设备绑定。在实际部署中，我通常会结合端口安全和802.1X认证，为重要区域提供双重保护。

访问控制列表是网络的安全守门员。标准ACL基于源IP地址过滤，扩展ACL可以检查协议类型、端口号等更详细的信息。配置ACL时要注意规则的顺序，交换机从上到下逐条匹配，找到第一条符合条件的规则就停止检查。

风暴控制保护网络免受广播风暴影响。设置广播、组播或未知单播流量的阈值，当流量超过限制时自动抑制。这个功能在接入层特别有用，能防止单一端口的异常影响整个网络性能。

3.4 交换机远程管理方法

Telnet提供基本的远程管理能力，但数据传输是明文的。在全局配置模式下设置enable密码和vty线路密码，就能通过网络访问设备。不过现在更推荐使用SSH，它通过加密确保管理会话的安全。

Web界面为不熟悉命令行的管理员提供了图形化选择。启用HTTP或HTTPS服务后，通过浏览器就能访问交换机。图形界面直观易懂，但处理大量配置时效率不如命令行。

SNMP协议让集中监控成为可能。配置只读或读写团体字，配合网管系统就能收集设备状态和性能数据。我习惯设置复杂的团体字并限制访问源IP，避免未授权访问。

syslog服务器记录设备运行状态。将日志发送到专用服务器，便于故障排查和审计。时间同步也很重要，配置NTP客户端确保所有设备时间一致，这样分析日志时就不会被时间差困扰。

远程管理虽然方便，安全措施必须到位。定期更新固件修补漏洞，修改默认凭证，限制管理访问的源IP范围。网络设备一旦被入侵，整个网络都面临风险。

网络交换机偶尔会闹点小脾气，就像家里的电器突然罢工一样。上周我们办公室的交换机就出了个奇怪问题——所有连接设备都能上网，但网速慢得像在爬行。这种时候别急着重启设备，有条不紊的排查往往能更快找到症结所在。

4.1 常见故障现象与诊断流程

网络故障通常有几种典型表现。设备完全无法连接时，指示灯状态能提供第一线索。电源灯不亮可能是供电问题，端口灯不闪烁往往意味着物理层故障。我习惯随身带一个网络测试仪，快速判断是线缆问题还是设备问题。

分层诊断法很少出错。从物理层开始检查，确认网线连接、端口状态和电源供应。数据链路层关注MAC地址表和VLAN配置，网络层则检查IP地址和路由信息。有次遇到一个诡异故障，最后发现是某个端口的双工模式不匹配，这种细节问题很容易被忽略。

系统日志是故障诊断的宝藏。运行"show logging"命令查看历史记录，经常能找到错误提示或警告信息。现代交换机还支持将日志发送到syslog服务器，便于长期分析和趋势判断。

诊断时不妨采用替换法。用正常的网线替换可疑线缆，将设备连接到已知正常的端口，逐步缩小问题范围。记得有一次，我花了两个小时排查交换机配置，最后发现只是墙上的网络模块氧化导致接触不良。

4.2 端口故障排查技巧

单个端口故障相对容易处理。首先检查物理连接，网线水晶头是否完好，端口是否有灰尘或损坏。运行"show interface fastethernet 0/1"查看端口状态，如果显示"down/down"，通常是物理层问题。

端口错误统计值得关注。"show interface counters errors"显示各种错误数据包数量。CRC错误可能源于线缆质量或电磁干扰，碰撞通常发生在半双工模式，而巨帧往往与MTU设置有关。

双工模式不匹配是常见隐患。一端设为全双工而另一端使用半双工时，虽然基础通信可能正常，但性能会大幅下降且伴随大量错误。配置端口双工模式时，我倾向于设置为自动协商，让设备自己决定最佳工作方式。

端口安全配置可能阻断合法连接。检查"show port-security"输出，确认没有因MAC地址变更而触发的安全限制。在办公环境中，员工更换电脑后经常遇到这种问题，临时解决方案是清除端口安全记录或重新授权设备。

4.3 网络环路检测与处理

网络环路是交换网络的噩梦。广播风暴会迅速耗尽设备资源，导致整个网络瘫痪。症状很明显——所有指示灯疯狂闪烁，网络响应极慢甚至完全无响应，CPU利用率持续处于高位。

生成树协议是预防环路的关键。运行"show spanning-tree"检查生成树状态，确保没有端口被错误阻塞。在复杂网络中，我更喜欢使用RSTP而非传统的STP，它的收敛速度更快，对网络波动反应更灵敏。

突然出现的环路往往源于违规连接。员工可能私自接入小交换机，或者将网线两端都插在同一台设备上。配置BPDU Guard和Loop Guard能有效防止这类问题，一旦检测到异常就自动禁用端口。

处理环路紧急情况需要果断。立即拔掉可疑连接线，或者直接关闭相关端口。有次深夜接到机房电话说网络瘫痪，远程登录后发现是清洁工不小心把掉落的网线重新插回了空端口，造成了一个简单的物理环路。

4.4 性能优化与监控

性能问题通常循序渐进。网络感觉变慢时，先检查端口利用率。"show interface"命令显示输入输出流量，持续高于70%的利用率可能需要调整链路或启用流量控制。

缓冲区监控不容忽视。交换机使用缓冲区临时存储数据包，当缓冲区持续满载时会出现丢包现象。高端交换机允许调整缓冲区分配策略，根据网络特点优化性能。

温度和环境因素影响设备寿命。交换机散热不良会导致芯片降频运行，间接影响处理性能。我定期检查机柜通风情况，确保设备周围有足够空间散热，夏季还会特别注意空调运行状态。

建立性能基线很重要。记录网络正常时的各项指标，包括端口利用率、错误率、响应时间等。当性能出现波动时，与基线数据对比就能快速定位异常。监控工具如PRTG或Zabbix能自动化这个过程，通过邮件或短信及时告警。

定期维护胜过紧急抢修。我每月会安排一次预防性检查，更新固件、清理配置、检查日志。这种习惯让很多潜在问题在影响业务前就被发现并解决，网络稳定性明显提升。

当基础配置和故障排除都熟练掌握后，网络交换机的真正魅力才开始显现。那些高级功能像是给网络装上了智能大脑，让原本简单的数据转发变得优雅而高效。记得有次帮一家设计公司升级网络，当他们看到堆叠技术如何简化管理、链路聚合如何提升传输速度时，那种“原来还能这样”的惊喜表情让我印象深刻。

5.1 堆叠与集群技术应用

堆叠技术让多台物理交换机变身单一逻辑设备。想象一下，原本需要逐个配置的交换机现在可以统一管理，配置同步、故障切换都变得简单许多。不同厂商的实现方式各有特色，思科的StackWise、华为的iStack、H3C的IRF，本质上都是让设备协同工作。

实际部署时考虑物理连接很关键。堆叠电缆的带宽和可靠性直接影响整体性能，我通常建议使用厂商专用的堆叠模块和线缆。有次客户为了省钱用了普通网线做堆叠连接，结果性能不稳定，最后还是换回了原装线缆。

主设备选举机制值得关注。堆叠系统中的主交换机负责管理整个堆叠，当主设备故障时，备设备会自动接替。这个切换过程通常只需几秒钟，业务几乎不受影响。配置堆叠优先级可以控制选举结果，确保性能最好的设备成为主交换机。

堆叠分裂是需要注意的风险。当堆叠连接中断时，网络可能出现两个活动的主设备，导致IP地址冲突和配置不一致。启用双主检测功能能够自动检测这种状况，并禁用异常设备上的端口。

5.2 链路聚合配置

链路聚合把多条物理链路捆绑成一条逻辑链路。带宽倍增的同时还提供了冗余保障，任何一条成员链路故障，流量会自动切换到其他正常链路。这种“不把鸡蛋放在一个篮子里”的做法在企业核心网络中几乎成为标配。

静态聚合与动态聚合各有适用场景。静态LACP配置简单但缺乏灵活性，动态LACP能够自动协商和维护聚合组。在稳定性要求高的环境中，我倾向于使用动态方式，让协议自己处理链路状态变化。

负载均衡算法影响实际效果。基于源MAC地址、目的MAC地址、IP地址或端口的各种分配策略，需要根据具体流量模式选择。视频监控网络可能适合基于IP的负载均衡，而办公网络用基于MAC的方式效果更好。

配置时注意厂商兼容性。虽然IEEE 802.3ad是标准协议，但不同厂商的实现细节可能有差异。跨厂商设备做链路聚合时，务必提前测试兼容性，避免后期出现奇怪的问题。

5.3 网络安全防护配置

交换机作为网络入口，安全配置至关重要。端口安全功能限制每个端口学习的MAC地址数量，防止未经授权的设备接入。设置违规处理策略时，我一般选择“shutdown”模式，虽然激进但效果最彻底。

风暴控制保护网络免受广播、组播或未知单播风暴影响。设置合理的阈值很重要，太高起不到保护作用，太低可能影响正常业务。通常从较宽松的值开始，根据监控数据逐步调整。

DHCP侦听防止 rogue DHCP服务器。只信任上行端口的DHCP响应，其他端口的DHCP报文会被丢弃。这个功能在大型办公网络中特别有用，能避免员工私接路由器导致的IP地址冲突。

动态ARP检测结合DHCP侦听使用，能够验证ARP报文的合法性。它维护IP地址与MAC地址的绑定表，丢弃不符合绑定关系的ARP报文。配置这个功能后，ARP欺骗攻击基本上就无机可乘了。

5.4 企业网络部署案例分享

某中型科技公司的网络改造项目让我学到很多。他们原有网络结构松散，各部门交换机独立管理，故障频发且难以定位。我们采用核心-汇聚-接入的三层架构，核心层使用两台交换机做堆叠，汇聚层通过链路聚合上联，接入层配置端口安全和VLAN隔离。

制造企业的物联网部署案例很有代表性。生产线设备通过工业交换机接入，视频监控使用独立的VLAN，办公网络另外划分。关键链路全部采用链路聚合，监控流量与业务流量物理隔离。这种设计既保证了实时性要求，又避免了不同业务间的相互影响。

教育机构的无线网络整合值得借鉴。将无线控制器直接连接到核心交换机，AP管理流量与用户数据流量分离。在接入层启用端口安全，防止学生私接网络设备。通过QoS策略优先保障教学系统的带宽，晚自习时段才放开娱乐应用的限制。

每个成功案例背后都是对细节的把握。交换机固件版本的一致性、配置备份的定期执行、文档的及时更新，这些看似琐碎的工作往往决定项目的最终效果。好的网络设计不仅要满足当前需求，还要为未来发展留出空间。
